Cборка печатных плат ( монтаж компонентов )
Данные, необходимые для заказа, сроки выполнения контрактной сборки, прайс-лист, технологические особенности
Cборка печатных плат (монтаж компонентов).
Компания ООО "РКС компоненты" может осуществлять как автоматическую, так и ручную сборку больших и малых партий печатных плат на собственном производстве и с привлечением подрядчиков.
Данные, необходимые для размещения заказа на сборку печатных плат.
Необходимо представить в электронном виде следующие данные :
1. Название печатной платы (изделия) и планируемая партия (шт.).
2. Наименование заказчика, ФИО, должность, телефон контактного лица.
3. Gerber файлы печатной платы (или групповой заготовки), желательно со слоями Silkprint. Пример, желаемый формат Gerber файлов - RS-274-X.
4. Pick and Place файл (файл содержащий координаты устанавливаемых компонентов). Пример.
5. Сборочный чертеж печатной платы с указанием позиционных обозначений, полярности компонентов и специфических требований к монтажу. Пример.
6. Спецификацию или перечень элементов, содержащий следующую информацию. Пример.
6.1. - позиционное обозначение компонента,
6.2. - применяемость каждого компонента (количество используемых на одной PCB компонентов одного номинала и типоразмера),
6.3 - тип компонента,
6.4 - тип корпуса,
6.5 - по возможности - допуск и критичность к высокой температуре,
6.6 - наличие компонентов, не допускающих мойку погружением,
6.7 - наличие не устанавливаемых компонентов (отметить как NC (no connection)).
7. Специфические требования к монтажу.
8. Необязательно - образцы и фотографии собранных печатных плат.

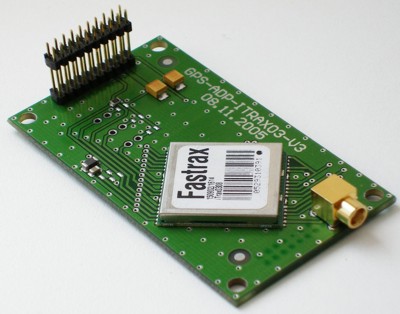

Фото
9. Для нестандартных компонентов желательно файлы описания (datasheets).
Сроки выполнения контрактной сборки печатных плат.
Срок выполнения сборки зависит от сложности изделий и размера партии и обычно составляет от одной до нескольких недель с момента полной комплектации партии изделия и договоренности о производстве между Заказчиком и ООО "РКС Компонентс".
Прайс-лист на контрактную сборку.
Стоимость контрактной сборки партии печатных плат складывается из нескольких составляющих:
1.Подготовка производства*:
1.1.Подготовка производства - около 500 грн.;
1.2.Изготовление трафарета для нанесения паяльной пасты - около 200 грн.за 1шт. для трафарета из бронзы, и около 500 грн. за 1 шт. для трафарета из нержавеющей стали.
2.Изготовление:
2.1.Стоимость монтажа изделий напрямую зависит от трудоемкости монтажа и размера партии. Расчет стоимости монтажа осуществляется методом расчета трудоёмкости**.
2.2.Стоимость тары для транспортировки собранных печатных плат - картонная тара и антистатическая упаковка (по желанию Заказчика). Возможно использование технологической тары Заказчика.
2.3.Транспортные расходы.
* При повторном заказе в течение одного года подготовка производства не оплачивается.
** Для расчета трудоёмкости монтажа изделий необходимо предоставить следующую документацию:
- сборочный чертёж,
- спецификация изделия,
- перечень специфических требований к монтажу.
Возможна оценка стоимости контрактной сборки по полученному от Заказчика готовому образцу (или фотографиям) изделия с перечнем элементов. При получении всех необходимых документов, расчет стоимости выполняется в течение одного-пяти рабочих дней.
Технологические особенности контрактной сборки.
При автоматизированном монтаже печатных плат существует ряд требований к поставляемой заказчиком комплектации:
1. Комплектующие должны поставляется в оригинальной упаковке, содержащей маркировку производителя.
2. Упаковка компонентов не должна иметь механических повреждений (например: деформацию ленты, отслоение упаковочной плёнки от ленты и т.п.).
3. Компоненты, чувствительные к воздействию влаги, должны поставляться в герметичной упаковке содержащей заводские индикаторы влажности и пакеты с влагопоглотителем. Ели заводская упаковка компонентов данного класса, по каким либо причинам нарушилась, необходимо указывать время пребывания компонентов в разгерметизированной упаковке.
4. Не допускается поставка SMD комплектующих <россыпью> - это делает невозможным их автоматический монтаж.
5. Все комплектующие, поставляемые в лентах, должны поставляться целыми катушками либо одним отрезком и иметь свободный от компонентов участок длинной не мене 30 см, необходимый для зарядки ленты в питатель.
6. Пассивные и дискретные полупроводниковые компоненты должны поставляться с запасом (поправка на технологический отход при автоматической установке), составляющим 1% от общего количества, но не менее 10 шт.
7. Интегральные схемы должны поставляться с запасом 0,1% от общего количества, но не менее 1 шт. При попадании в технологический отход, данные компоненты, по желанию Заказчика, могут быть возвращены ему после монтажа.
Дополнительные требования к поставляемым комплектующим, а также требования изложенные выше обсуждаются с заказчиком в индивидуальном порядке.
