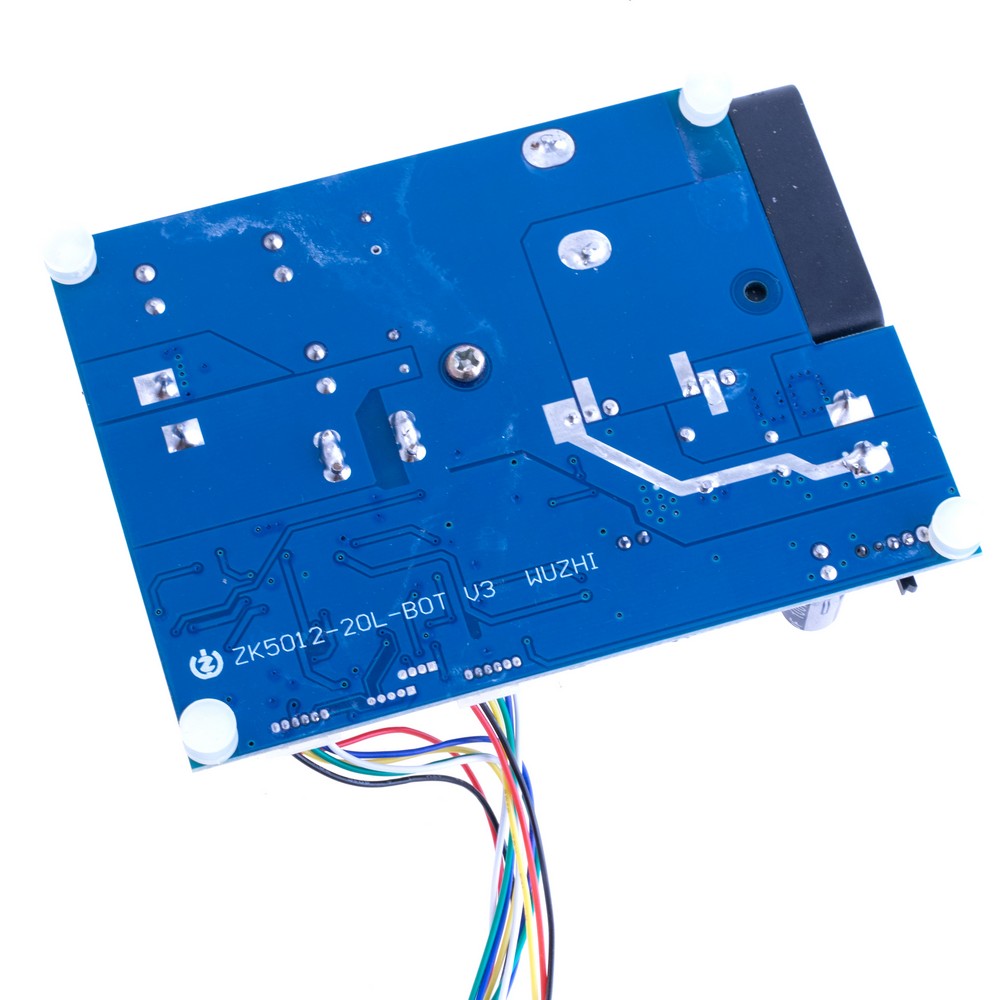

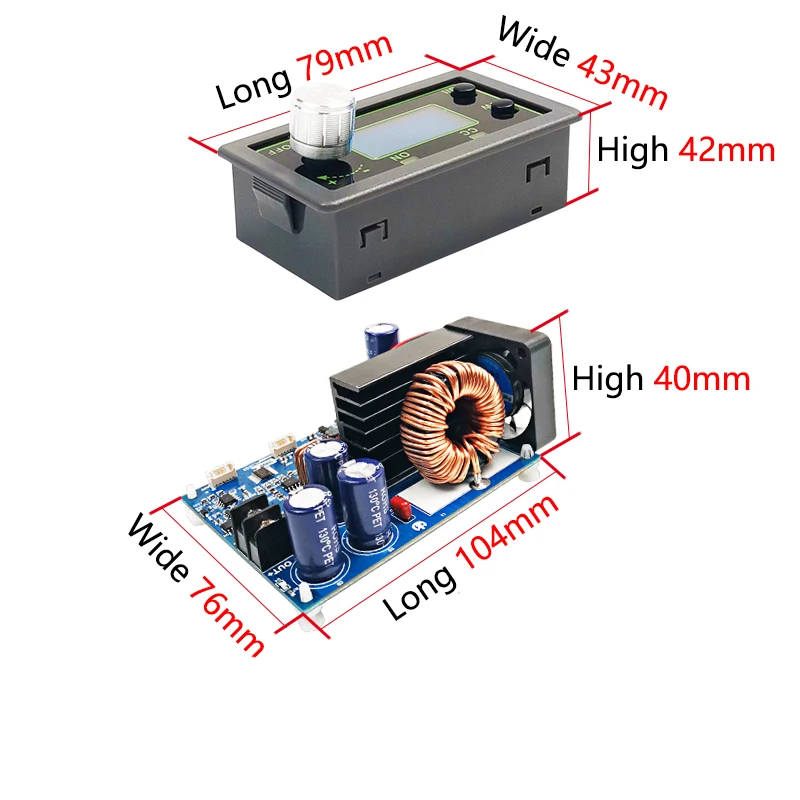

DC-DC блок живлення ZK5012

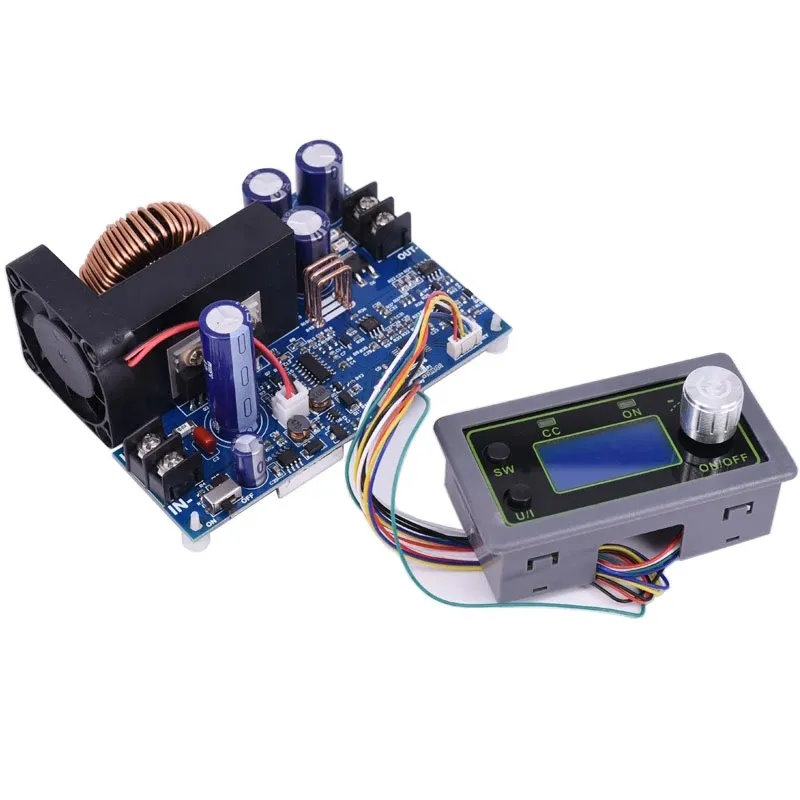

1. Перемикання параметрів дисплея - у звичайному інтерфейсі коротке натискання кнопки SW перемикає нижній дисплей. Вміст дисплея перемикається між поточним A, потужністю W, ємністю Ah та часом h. При тривалому натисканні кнопки SW перемикається верхній дисплей, і вміст дисплея перемикається між вхідною напругою IN та вихідною напругою OUT.

2. Встановіть значення вихідної напруги – коротке натискання кнопки U/I у нормальному інтерфейсі для входу в установку постійної напруги з постійним струмом. Ви побачите, що певна цифра значення заданої вихідної напруги блимає. Поверніть поворотний кодер ліворуч і праворуч, щоб збільшити або зменшити його. Короткий натиск поворотного кодера для вибору біта вихідної напруги, який встановлений. Після завершення інсталяції двічі коротко натисніть кнопку U/I, щоб повернутися до нормального інтерфейсу. Або він автоматично повернеться до нормального інтерфейсу через 10 секунд після зупинки роботи.

3. Встановіть постійне значення струму (тобто максимальне значення струму, яке модуль може видавати) – натисніть кнопку U/I у нормальному інтерфейсі для входу в інтерфейс установки постійного струму. Натисніть кнопку U/I ще раз, щоб перейти до установки постійного струму. Ви побачите, що певна цифра постійного струму блимає. Повертайте енкодер вліво та вправо, щоб змінювати значення у більшу чи меншу сторону. Натисніть енкодер, щоб вибрати, яка цифра постійного струму задається. Після завершення налаштування натисніть кнопку U/I для виходу з інтерфейсу встановлення постійного струму та повернення до нормального інтерфейсу. Або він автоматично повернеться до нормального інтерфейсу через 10 секунд після закінчення операції.

4. Установіть стан модуля увімкнено/вимкнено за умовчанням, коли він увімкнеться - тривале натискання кнопки U/I у нормальному інтерфейсі для входу в інтерфейс налаштування параметрів. Можна побачити, що відображається OPEN OFF або OPEN ON. OPEN OFF означає, що за замовчуванням вихід вимкнено при включенні живлення, і OPEN ON означає, що за замовчуванням вихід увімкнений при включенні живлення. Тривале натискання поворотного енкодера для перемикання між двома станами. Після встановлення тривале натискання кнопки U/I для повернення до нормального інтерфейсу.

5. Встановіть параметр захисту у стані та граничне значення. У звичайному інтерфейсі утримуйте кнопку U/I для входу в інтерфейс налаштування параметрів. Коротко натисніть кнопку SW, доки не з'явиться параметр захисту, який потрібно встановити. LUP - граничне значення захисту від недостатньої напруги; OUP - граничне значення захисту від перенапруги; OCP - граничне значення захисту від навантаження; OAP - граничне значення захисту від надмірної ємності; OHP - граничне значення захисту від перевищення часу роботи. Потім коротко натисніть поворотний енкодер, щоб вибрати, яку частину параметра захисту ви хочете встановити. Утримуйте поворотний енкодер для увімкнення або вимкнення захисних параметрів (тільки параметри захисту за тайм-аутом і надмірною ємністю можуть бути включені або вимкнені, а інші параметри захисту включені за замовчуванням). Повертайте енкодер вліво та вправо, щоб збільшити або зменшити параметр. Після налаштування, утримуйте кнопку U/I для повернення до звичайного інтерфейсу.

6. Калібрування напруги та струму - натисніть та утримуйте кнопку U/I у звичайному інтерфейсі, щоб увійти в інтерфейс налаштування параметрів. Коротке натискання кнопки SW до появи інтерфейсу з нулем, із символом Zero+OUT+A, довге натискання поворотного енкодера для завершення нульового калібрування. Коротке натискання кнопки SW з'являється інтерфейс параметра CAL. Той, у якого символ CAL+IN+V є інтерфейсом калібрування вхідної напруги; той, у якого символ CAL+OUT+V є інтерфейсом калібрування вихідної напруги; той, у якого символ CAL+OUT+A є інтерфейсом калібрування вихідного струму. Повертайте енкодер вліво та вправо, щоб відрегулювати розмір параметра до фактичного значення, виміряного мультиметром. Після завершення налаштування, тривале натискання поворотного енкодера для підтвердження завершення налаштування, і значення параметра в цей момент не блимає. Довге натискання кнопки U/I для повернення до звичайного інтерфейсу.

Примітка: Для забезпечення точності калібрування калібрування може початися при напрузі вище 12 В і струмі вище 1 А.

Застереження:

Строго підключати позитивний IN+ та негативний IN- входу модуля навпаки, а також коротке замикання входу IN- та виходу OUT-, інакше модуль може перегоріти.

Будь ласка, переконайтеся, що потужність джерела живлення завжди більша, ніж потужність, необхідна для вихідного навантаження!

3. Цей модуль є понижувальним модулем, вхідна напруга повинна бути вищою за вихідну напругу, і залишається певна маржа. Якщо ви хочете видати повне навантаження, вхідна напруга має бути 55 В.

4. Використання цього модуля з високою потужністю викликає серйозне нагрівання та підвищення температури
