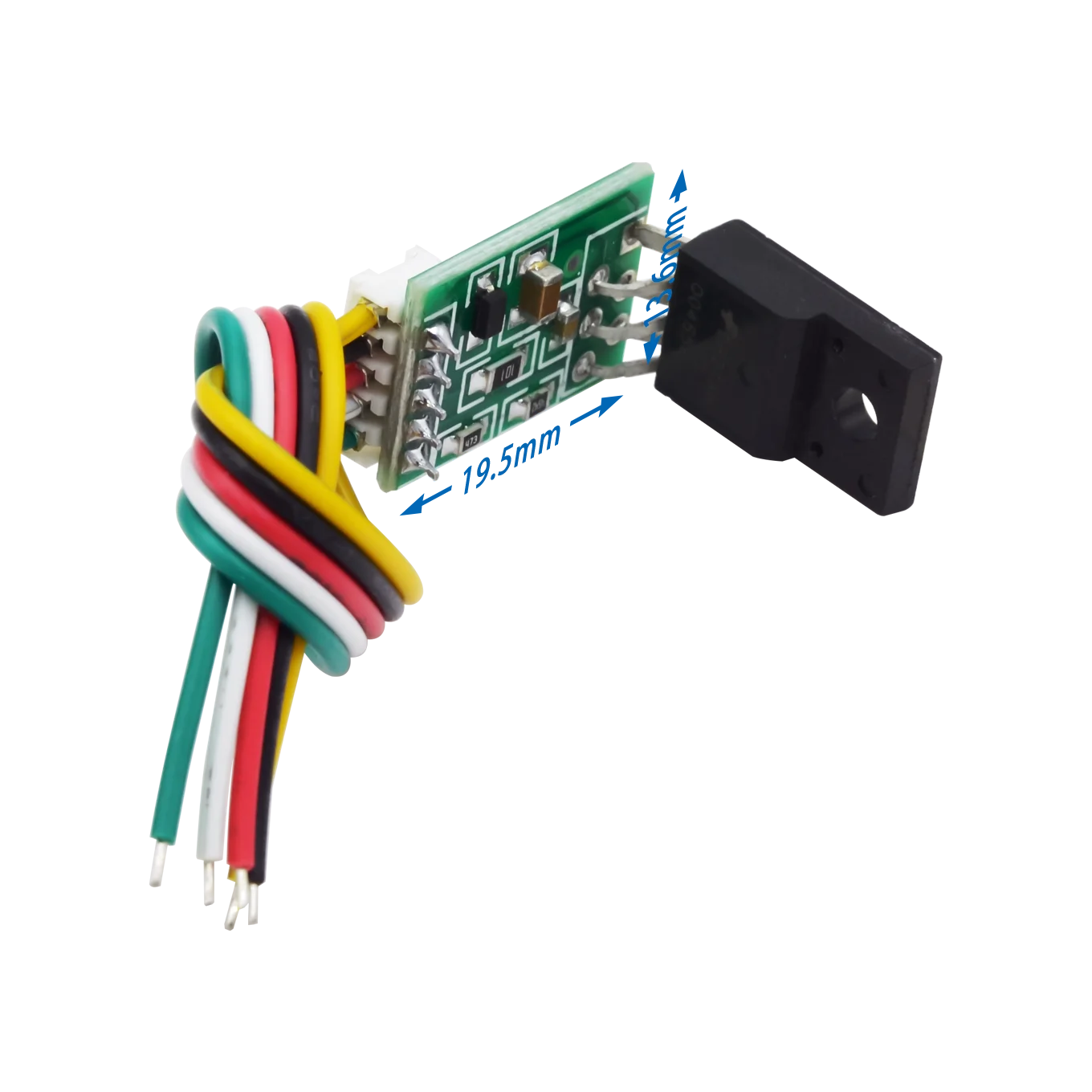

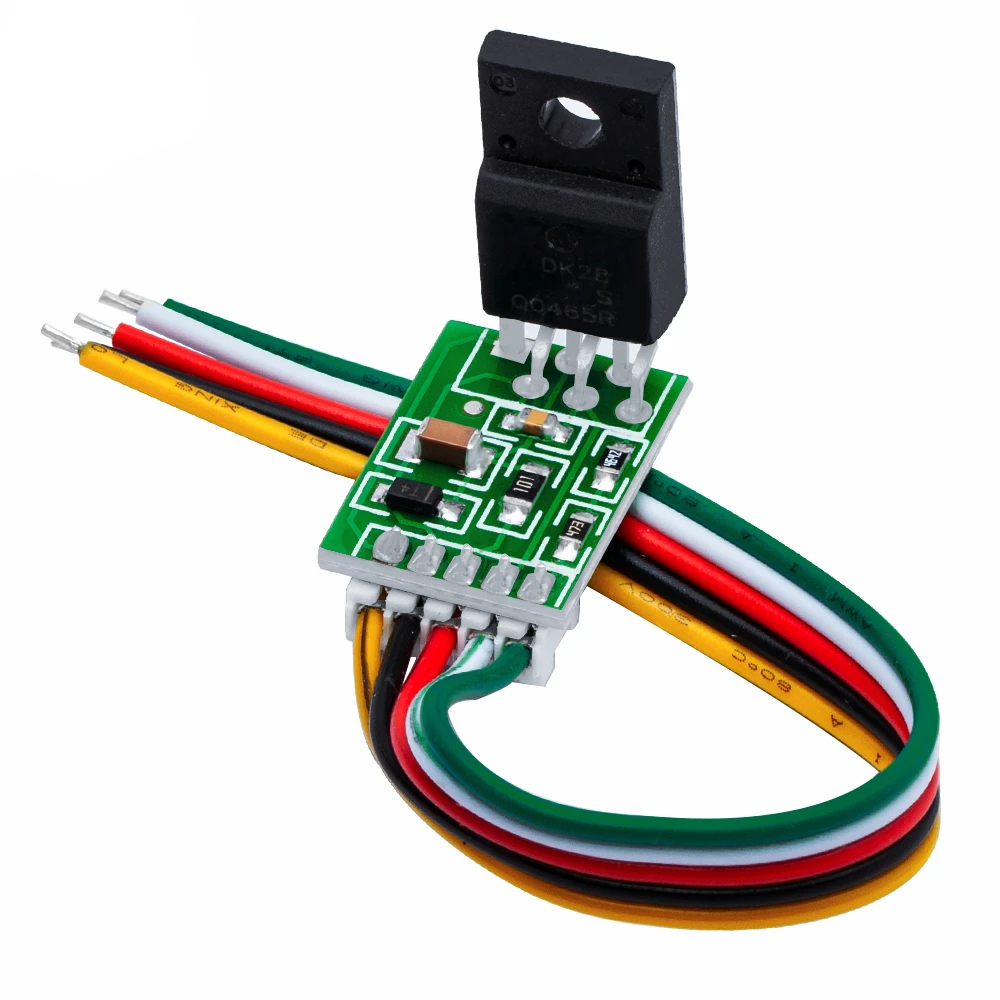

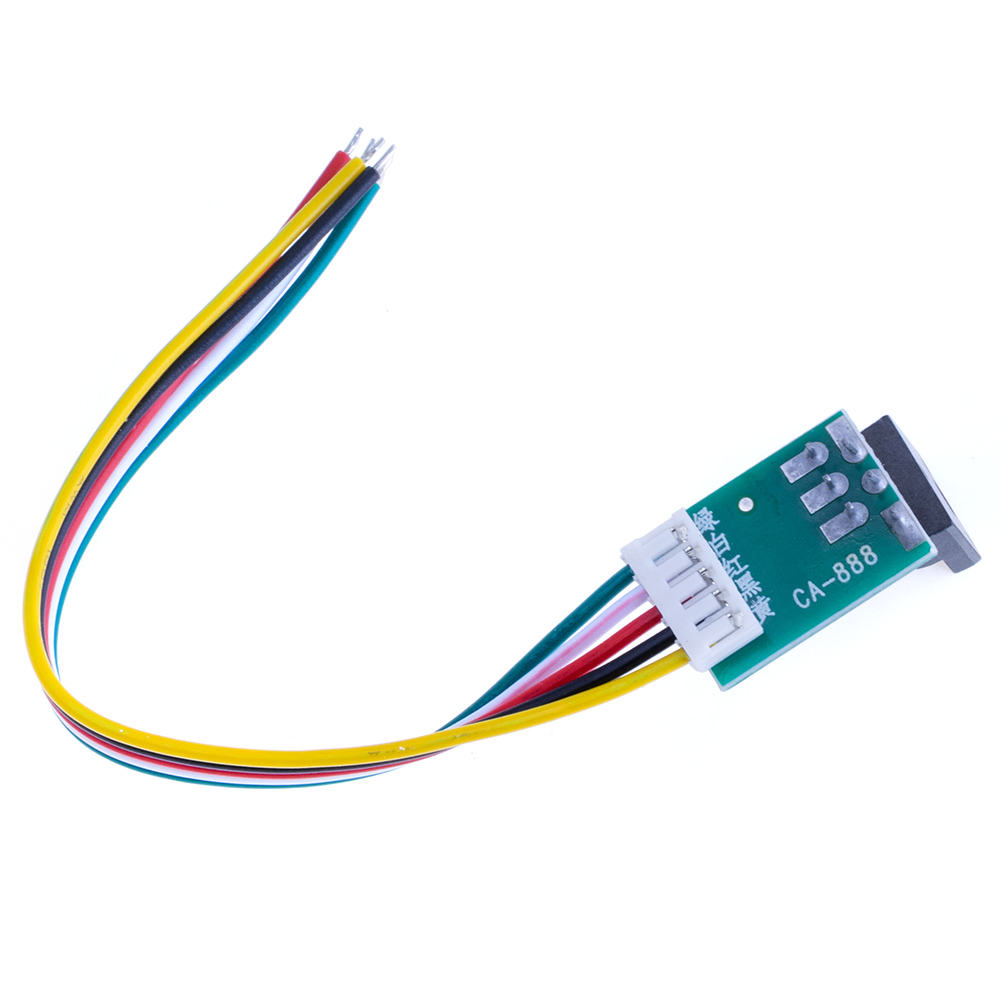

Модуль універсального ШІМ 60W, CA-888

Модуль ремонту блоку живлення LED моніторів та телевізорів діагоналлю до 32″, або LCD моніторів і телевізорів з ламповим підсвічуванням діагоналлю від 15″ до 21″. Вихідна потужність: при напрузі мережі 230VAC ±15%: 60…70W. 1 контакт: Жовтий провід "DRAIN", виведення управління живленням, 2 контакт: чорний провідник «GND», 3 контакт: червоний провідник «VCC», виведення живлення ШІМ. Підключається до плюсу конденсатора, що йде до окремої обмотки живлення ШІМ, не можна підключати до позитивного виводу фільтруючого конденсатора. 4 контакт: Білий провідник «FB», зворотний зв'язок. Підключається до 4-го контакту оптопари, при цьому переконайтеся, що 3й контакт підключено до землі. Якщо 3 контакт оптопари підключений до «холодної сторони», необхідно замкнути до землі на «гарячій» стороні, а від 4-го виведення відключити всі зайві ланцюги. 5 контакт: Зелений провідник, лінія стартового живлення. Підключається до плюс вхідного електроліту +300 В.
