Осциллограф-приставка к ПК (oscill)

Осциллограф-приставка к ПК (oscill)

код товара: 32527
Производитель: Украина
Группа: Осциллографы
Описание : Цифровой осциллограф usb.oscill предназначен для исследования электрических сигналов в полосе 0...15МГц.

htmlspecialchars($datasheet_name)
В наличии/под заказ

Техническое описание Осциллограф-приставка к ПК (oscill)

Oscill - это семейство недорогих эффективных осциллографов с возможностями, перекрывающими большинство потребностей профессиональной и любительской деятельности в электронике, микроконтроллерной технике, связи, электропитании, измерениях...

Oscill предназначен для замены морально устаревших и выходящих из строя аналоговых осциллографов среднего и низкого классов.

Oscill идеально применим в лабораторных, домашних и полевых условиях благодаря малым весу, габаритам, энергопотреблению и богатым функциональным возможностям.

Основные характеристики oscill
Полоса пропускания КВО 15 МГц
разрядность АЦП 8 бит
частота дискретизации 32Mвыб/с
в стробоскопическом режиме 800Mвыб/с
минимальная чувствительность 10 В/дел
максимальная чувствительность 20 мВ/дел
предельное входное напряжение 250 В
объем ОЗУ 2104 байт
интерфейс связи с ПК USB/UART
максимальная скорость соединения с ПК

921кбод

гальваническая изоляция от ПК 2500 В
Характеристики гарантируются поверкой по ГОСТ на специальном оборудовании.

Все переключения производятся электронными ключами и программно управляемы, механические (контактные)  коммутаторы отсутствуют.

Универсальность применения и расширение диапазонов обеспечиваются сменными головками и щупами.


Отличия от аналогов

Главным отличием oscill является низкая цена.  Дополнительно к низкой цене:

  • приемлемые для большинства задач характеристики;
  • удобство пользования, опторазвязка;
  • множество функций, некоторые из которых - уникальны;
  • другие встречаются только в очень дорогих cкопах;
  • метрологическое обеспечение;
  • возможность самостоятельно улучшать и расширять;
  • этот сайт с примерами и методиками использования;
  • .................




Набор функций

Незначительная часть многообразия функций oscill:

  • авто/ждущая/ручная/задержанная развертки;
  • произвольное соотношение пред- и поствыборок;
  • аппаратный оффсет до трех экранов;
  • аналоговые фильтры 3кГц и 3МГц;
  • 15типозиционный  аппаратный аттенюатор;
  • закрытый/открытый вход;
  • произвольный уровень синхронизации, / , и  /+
  • растяжка осциллограммы по вертикали и горизонтали;
  • статистический режим (DPO) цветом/яркостью;
  • стробоскоп (RIS, эквивалентная развертка);
  • интерполяция (4 вида, в т.ч. sin(x)/x  );
  • усреднение до 256 раз;
  • режим пикового детектора (2 варианта);
  • режим высокого разрешения (до 14 бит);
  • гибкие настройки баланса качество/скорость;
  • измерения постоянного и среднего значений напряжения;
  • вольтметр переменного тока: СКЗ (True RMS) и дБ;
  • пиковый вольтметр: мин, макс, пик-пик;
  • измерения нижнего, верхнего уровней, амплитуды;
  • измерение периода, частоты, длительности, скважности;
  • измерения времени нарастания/спада, выбросов;
  • спектроанализатор, измеритель КНИ, селективный вольтметр;
  • гистограммы сигнала (статанализ);
  • экранные измерения, выделение области для измерений;
  • сохранение статических и динамических осциллограмм;
  • экспорт данных в различных форматах, в т.ч. непрерывный;
  • рекордер - длительная запись осциллограмм;
  • ..................................



!!!!!!!!!!!!!!!!!!!!Установка драйвера на WIN7x64!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Скачиваем АРХИВ

Устанавливаем msvbvm50.exe

Запускаем dsbl_uac.reg и перезагружаем систему

Запускаем USBXpress_Install.exe. Следуем подсказкам установщика и доводим установку до конца.

Далее, в диспетчере устройств находим Oscill usb interface. Нажимаем на нем ПКМ(правую кнопку миши)/обновить драйверы. Выбираем папку drivers ИЗ СКАЧАННОГО АРХИВА. При установке система предупредит, что драйвер не подписан. Соглашаемся на его установку.

После установки запускаем программу oscil.exe из папки oscil. Может потребоваться запуск программы в режиме совместимости с Widows XP.

Возможные замены


Осциллограф-приставка к ПК (oscill) + bluetooth
код товара: 51606
Производитель:
Инструмент и оборудование - Измерительные приборы
Группа: Осциллографы
Описание : Осциллограф-приставка к ПК (oscill) + bluetooth


Осциллограф-приставка к ПК (oscill) + щуп 100 МГц, 1:1/1:10
код товара: 53996
Производитель:
Инструмент и оборудование - Измерительные приборы
Группа: Осциллографы
Описание : Осциллограф-приставка к ПК (oscill) + щуп 100 МГц, 1:1/1:10

Сопутствующие товары

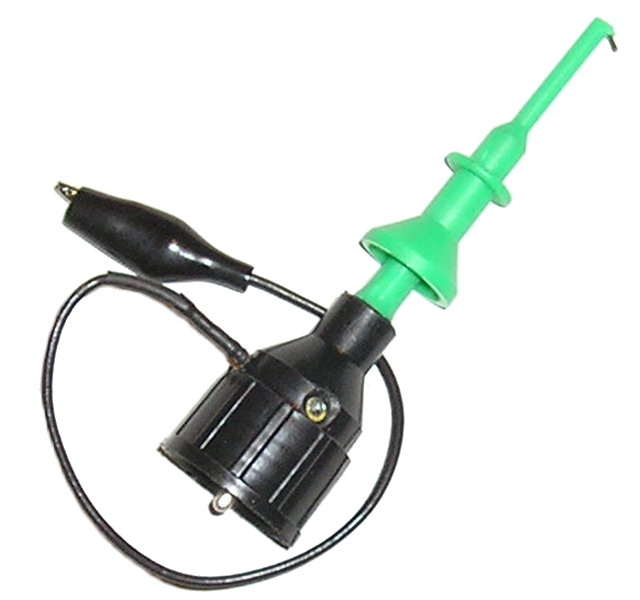

Клипса-делитель1:10 к осциллограф-приставке к ПК (oscill)
