Паяльна станція mini V2.1S STM32 OLED (БЕЗ БЛОКУ Живлення), KSGER

В якості живлення можна використовувати Power Bank якщо зробити просту доробку "перехідник":  Потрібно використати Код товару: 188205 "Конвертер напруги" та Код товару: 171868 "Штекер живлення". У конвертері напруги перемичку треба перепаяти на "20В" і припаяти роз'єм до виходу, центральний контакт  "+".  PowerBank або зарядний пристрій повинен підтримувати протокол Power Delivery та 20В на виході,  потужністю не менше 65Вт.

Меню налаштувань паяльної станції

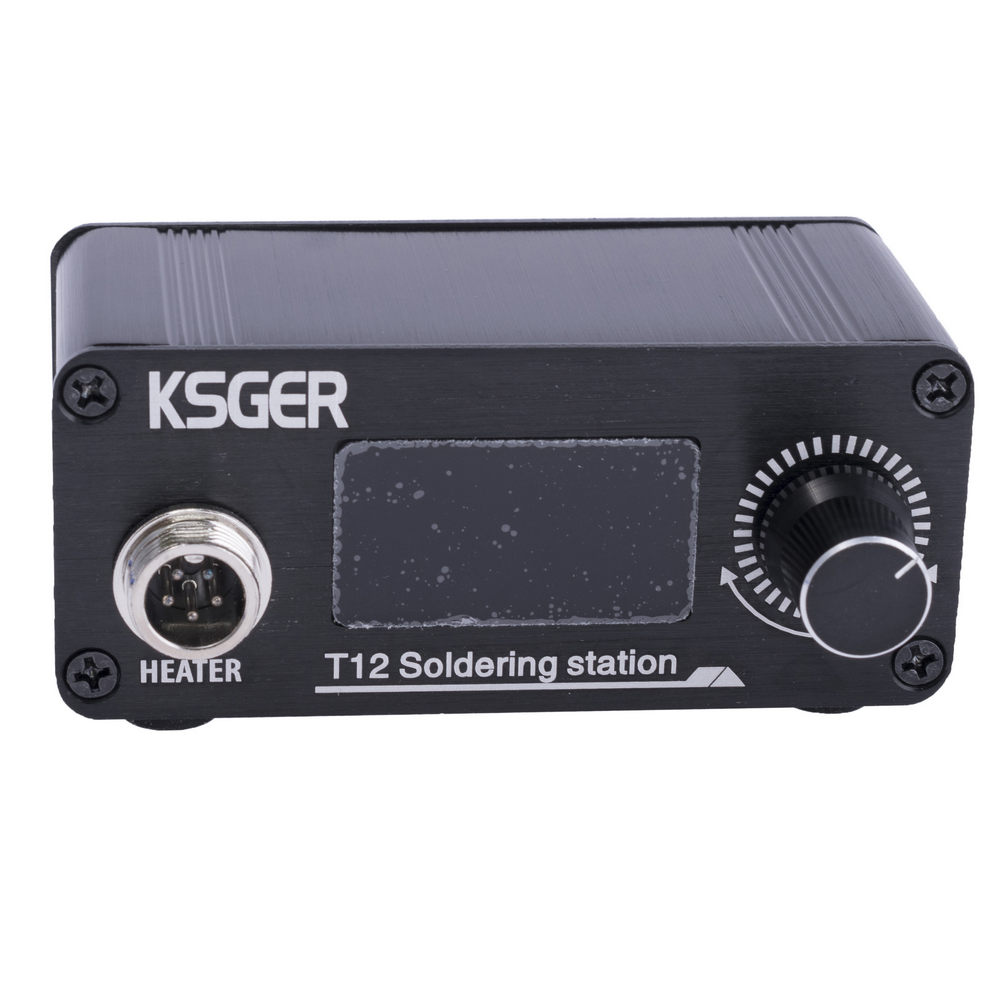

Щоб увійти в меню паяльної станції, необхідно натиснути на ручку-регулятор паяльної станції на лицьовій панелі, після чого відобразиться список меню, що складається з 21 пункту:

Standby або режим очікування. Тут налаштовується температура жала в режимі очікування, час у хвилинах через яке станція перейде в режим очікування після бездіяльності, а також режим роботи датчика, що відповідає за пробудження. Можливий вибір із 4 режимів - Shake (вібрація), Switch (перемикач), Manual (ручний), Auto (автоматичний).

Sleep чи режим сну. Тут налаштовується час простою у хвилинах, через який станція засне.

Boost чи збільшення. Тут налаштовується значення яке потрібно тимчасово підвищити температуру жала і час дії збільшення хвилинах.

Cold end. Цей пункт меню відповідає за корекцію температури залежно від температури навколишнього середовища, тут можна вибрати тип терморезистора (NTC, PTC) та задати контрольну точку (за умовчанням 24 градуси Цельсія).

Tip чи бібліотека жал. Тут можна вибрати ті жала, які є в наявності, згодом у меню перемикання жал вибір відбуватиметься між зазначеними в бібліотеці. Список обширний, близько 80 позицій, плюс осередки користувача, якщо конкретного типу жала немає в бібліотеці.

Stepping або крок зміни температури. Тут налаштовується крок у градусах Цельсія, з яким змінюватиметься температура зі збільшенням чи зменшення у робочому режимі.

Password або парольний захист. Тут встановлюється пароль на вхід у меню налаштувань, а також активується його використання.

Screen Saver або збереження екрану. Тут налаштовується включення зберігача екрану, а так само час простою, через який зберігач екрану буде активовано.

Buzzer або пищалка. Тут можна включити або вимкнути пищалку, яка сигналізує про якісь дії. наприклад повідомляє про вихід на робочу температуру, попереджає про низьку напругу і т.д.

Voltage або напруга. Тут увімкнеться або вимикається відображення на екрані поточного значення напруги, що подається на жало.

LowVol Protect або захист від низької напруги. Тут можна включити захист та сигналізацію про недостатню напругу живлення. Окремо налаштовуються пороги для попереджувального сигналу та відключення станції.

Power On – режим роботи станції під час увімкнення живлення. Тут задається режим роботи при включенні станції: вибір між робочим режимом, режимом очікування та сном.

Desolder або режим випаювання

У цьому пункті меню вибираємо:

- Valve - клапан

- Inching - поштовховий

Language – меню вибору мови. Тут вибирається мова системи, китайська чи англійська.

DateTime — встановлення дати та часу

RTC Adj – налаштування точності ходу годинника. У цьому пункті налаштовується:

— Day Error — коефіцієнт поправки для коригування ходу годинника (-60÷+60 секунд)

RTC Init — Скидання параметрів дати та часу.

Sys Info або інформація про систему. Тут відображається версія ПЗ та ревізія плати контролера.

Init або ініціалізація. Скидання всіх налаштувань станції до заводських установок.

Exit або вихід. Можна вибрати цей пункт і вийти в робочий режим, а можна зробити довге натискання на ручку енкодера, ефект однаковий.
