REL-04-2 (радіокероване реле 433 MHz. Приймач + передавач. 4 канали).

Особливості:

7 Розширених режимів роботи: Миттєвий режим, Тумблерний режим, Фіксований (Latched), 2-канальний миттєвий режим + 2-канальний тумблерний режим, 2-канальний миттєвий режим + 2-канальний тумблерний режим, 2-канальний тумблерний режим + 2-канальний фіксований режим, Незалежний 2-канальний фіксований режим + Незалежний 2-канальний фіксований режим.

Примітка: система може зберігати 25 пультів, якщо додати більше 25, початковий пульт буде видалений.

*Робочий режим RF: Супергетеродинний прийом (Модуляція: ASK).

Характеристики:

Тип продукту: 4-канальний вимикач дистанційного керування

Робочий режим RF: Супергетеродинний прийом ASK

Модуляція: ASK

Режими роботи: Миттєвий / Тумблерний / Фіксований.

Режим підключення: Інтелектуальний навчальний код.

Робоча напруга живлення приймача: DC 12V

Струм спокою: 5mA

Частота RF: 433MHz

Вихідний струм: ≤10A

Чутливість приймача: >104dBm

Дальність керування: >50 м (у відкритому просторі)

Режим виходу: Сухий контакт / Вихід напруги

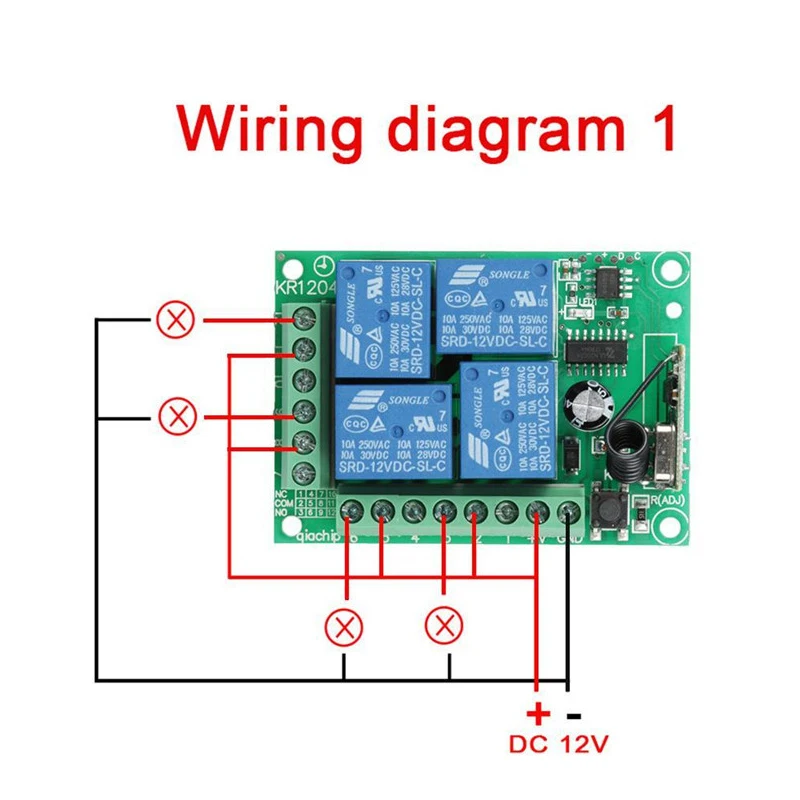

Клеми підключення:

+V = Вхід позитивного полюса
GND = Вхід негативного полюса

1. KC1 – Нормально замкнутий контакт реле (NC)

2. KC1 – Загальний контакт реле (COM)

3. KC1 – Нормально розімкнутий контакт реле (NO)

4. KC3 – Нормально замкнутий контакт реле (NC)

5. KC3 – Загальний контакт реле (COM)

6. KC3 – Нормально розімкнутий контакт реле (NO)

7. KC2 – Нормально замкнутий контакт реле (NC)

8. KC2 – Загальний контакт реле (COM)

9. KC2 – Нормально розімкнутий контакт реле (NO)

10. KC4 – Нормально замкнутий контакт реле (NC)

11. KC4 – Загальний контакт реле (COM)

12. KC4 – Нормально розімкнутий контакт реле (NO)

(Коли реле активується, NO і COM з’єднуються).
