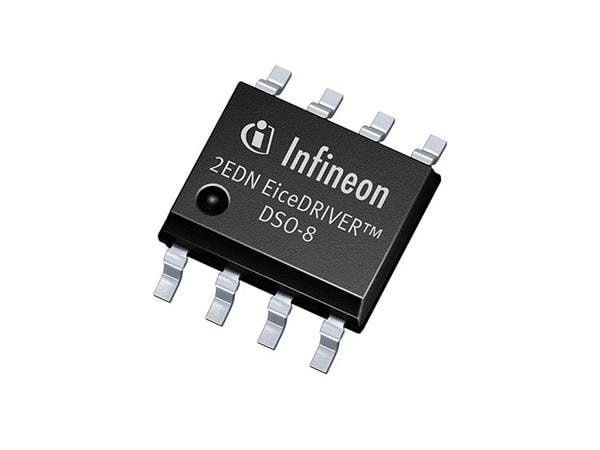

2EDN7533FXTMA1

2EDN7533FXTMA1 Infineon Technologies


Infineon-2EDN7533F-DataSheet-v01_00-EN.pdf?fileId=8ac78c8c7dbca96b017dc23856ca4c3d Виробник: Infineon Technologies
Description: DRIVER IC PG-DSO-8
Packaging: Tape & Reel (TR)
Package / Case: 8-SOIC (0.154", 3.90mm Width)
Mounting Type: Surface Mount
Operating Temperature: -40°C ~ 150°C (TJ)
Voltage - Supply: 4.5V ~ 20V
Input Type: Inverting
Supplier Device Package: PG-DSO-8
Rise / Fall Time (Typ): 8.6ns, 6ns
Channel Type: Independent
Driven Configuration: Low-Side
Number of Drivers: 2
Gate Type: N-Channel, P-Channel MOSFET
Logic Voltage - VIL, VIH: 1.4V, 1.9V
Current - Peak Output (Source, Sink): 5A, 5A
Part Status: Active
DigiKey Programmable: Not Verified
на замовлення 2500 шт:

термін постачання 21-31 дні (днів)
Кількість Ціна
2500+39.68 грн
Мінімальне замовлення: 2500
В кошику  од. на суму  грн.
Відгуки про товар
Написати відгук

Технічний опис 2EDN7533FXTMA1 Infineon Technologies

Description: INFINEON - 2EDN7533FXTMA1 - Gate-Treiber, 2 Kanäle, Nicht isoliert, Low-Side, MOSFET, 8 Pin(s), DSO, tariffCode: 85423990, Sinkstrom: 5A, Treiberkonfiguration: Low-Side, rohsCompliant: YES, Leistungsschalter: MOSFET, IC-Montage: Oberflächenmontage, hazardous: false, rohsPhthalatesCompliant: YES, Qualifikation: -, IC-Gehäuse / Bauform: DSO, Eingang: Logik, MSL: MSL 1 - unbegrenzt, usEccn: EAR99, Anzahl der Kanäle: 2Kanäle, Betriebstemperatur, min.: -40°C, Quellstrom: 5A, Versorgungsspannung, min.: 4.5V, euEccn: NLR, Bauform - Treiber: DSO, Gate-Treiber: Nicht isoliert, Anzahl der Pins: 8Pin(s), Produktpalette: Produktreihe EiceDRIVER 2EDN753x, productTraceability: Yes-Date/Lot Code, Versorgungsspannung, max.: 20V, Eingabeverzögerung: 19ns, Ausgabeverzögerung: 19ns, Betriebstemperatur, max.: 150°C, SVHC: No SVHC (27-Jun-2018).

Інші пропозиції 2EDN7533FXTMA1 за ціною від 18.76 грн до 111.41 грн

Фото Назва Виробник Інформація Доступність
Ціна
2EDN7533FXTMA1 2EDN7533FXTMA1 Виробник : Infineon Technologies Infineon_2EDN7533F_DataSheet_v01_00_EN-3360443.pdf Gate Drivers DRIVER IC
на замовлення 2459 шт:
термін постачання 21-30 дні (днів)
Кількість Ціна
7+51.41 грн
11+32.23 грн
100+22.81 грн
500+21.78 грн
1000+20.89 грн
2500+19.35 грн
5000+18.76 грн
Мінімальне замовлення: 7
В кошику  од. на суму  грн.
2EDN7533FXTMA1 2EDN7533FXTMA1 Виробник : INFINEON 3685641.pdf Description: INFINEON - 2EDN7533FXTMA1 - Gate-Treiber, 2 Kanäle, Nicht isoliert, Low-Side, MOSFET, 8 Pin(s), DSO
tariffCode: 85423990
Sinkstrom: 5A
Treiberkonfiguration: Low-Side
rohsCompliant: YES
Leistungsschalter: MOSFET
IC-Montage: Oberflächenmontage
hazardous: false
rohsPhthalatesCompliant: YES
Qualifikation: -
IC-Gehäuse / Bauform: DSO
Eingang: Logik
MSL: MSL 1 - unbegrenzt
usEccn: EAR99
Anzahl der Kanäle: 2Kanäle
Betriebstemperatur, min.: -40°C
Quellstrom: 5A
Versorgungsspannung, min.: 4.5V
euEccn: NLR
Bauform - Treiber: DSO
Gate-Treiber: Nicht isoliert
Anzahl der Pins: 8Pin(s)
Produktpalette: Produktreihe EiceDRIVER 2EDN753x
productTraceability: Yes-Date/Lot Code
Versorgungsspannung, max.: 20V
Eingabeverzögerung: 19ns
Ausgabeverzögerung: 19ns
Betriebstemperatur, max.: 150°C
SVHC: No SVHC (27-Jun-2018)
на замовлення 1882 шт:
термін постачання 21-31 дні (днів)
Кількість Ціна
100+59.39 грн
250+51.64 грн
500+48.46 грн
1000+38.27 грн
Мінімальне замовлення: 100
В кошику  од. на суму  грн.
2EDN7533FXTMA1 2EDN7533FXTMA1 Виробник : Infineon Technologies Infineon-2EDN7533F-DataSheet-v01_00-EN.pdf?fileId=8ac78c8c7dbca96b017dc23856ca4c3d Description: DRIVER IC PG-DSO-8
Packaging: Cut Tape (CT)
Package / Case: 8-SOIC (0.154", 3.90mm Width)
Mounting Type: Surface Mount
Operating Temperature: -40°C ~ 150°C (TJ)
Voltage - Supply: 4.5V ~ 20V
Input Type: Inverting
Supplier Device Package: PG-DSO-8
Rise / Fall Time (Typ): 8.6ns, 6ns
Channel Type: Independent
Driven Configuration: Low-Side
Number of Drivers: 2
Gate Type: N-Channel, P-Channel MOSFET
Logic Voltage - VIL, VIH: 1.4V, 1.9V
Current - Peak Output (Source, Sink): 5A, 5A
Part Status: Active
DigiKey Programmable: Not Verified
на замовлення 2500 шт:
термін постачання 21-31 дні (днів)
Кількість Ціна
4+93.11 грн
10+80.54 грн
25+76.42 грн
100+58.91 грн
250+55.07 грн
500+48.67 грн
1000+37.79 грн
Мінімальне замовлення: 4
В кошику  од. на суму  грн.
2EDN7533FXTMA1 2EDN7533FXTMA1 Виробник : INFINEON 3685641.pdf Description: INFINEON - 2EDN7533FXTMA1 - Gate-Treiber, 2 Kanäle, Nicht isoliert, Low-Side, MOSFET, 8 Pin(s), DSO
tariffCode: 85423990
Sinkstrom: 5A
Treiberkonfiguration: Low-Side
rohsCompliant: YES
Leistungsschalter: MOSFET
IC-Montage: Oberflächenmontage
hazardous: false
rohsPhthalatesCompliant: YES
Qualifikation: -
IC-Gehäuse / Bauform: DSO
Eingang: Logik
MSL: MSL 1 - unbegrenzt
usEccn: EAR99
Anzahl der Kanäle: 2Kanäle
Betriebstemperatur, min.: -40°C
Quellstrom: 5A
Versorgungsspannung, min.: 4.5V
euEccn: NLR
Gate-Treiber: Nicht isoliert
Anzahl der Pins: 8Pin(s)
Produktpalette: Produktreihe EiceDRIVER 2EDN753x
productTraceability: Yes-Date/Lot Code
Versorgungsspannung, max.: 20V
Eingabeverzögerung: 19ns
Ausgabeverzögerung: 19ns
Betriebstemperatur, max.: 150°C
SVHC: No SVHC (27-Jun-2018)
на замовлення 1882 шт:
термін постачання 21-31 дні (днів)
Кількість Ціна
8+111.41 грн
10+88.31 грн
50+76.17 грн
100+59.39 грн
250+51.64 грн
500+48.46 грн
1000+38.27 грн
Мінімальне замовлення: 8
В кошику  од. на суму  грн.
2EDN7533FXTMA1 Виробник : Infineon Technologies infineon-2edn7533f-datasheet-v01_00-en.pdf SP005350294
товару немає в наявності
В кошику  од. на суму  грн.
2EDN7533FXTMA1 2EDN7533FXTMA1 Виробник : Infineon Technologies infineon-2edn7533f-datasheet-v01_00-en.pdf Driver 5A 2-OUT Low Side Inv/Non-Inv 8-Pin DSO T/R
товару немає в наявності
В кошику  од. на суму  грн.
2EDN7533FXTMA1 2EDN7533FXTMA1 Виробник : Infineon Technologies infineon-2edn7533f-datasheet-v01_00-en.pdf Driver 5A 2-OUT Low Side Inv/Non-Inv 8-Pin DSO T/R
товару немає в наявності
В кошику  од. на суму  грн.
