Продукція > HARWIN > M80-5002642
M80-5002642

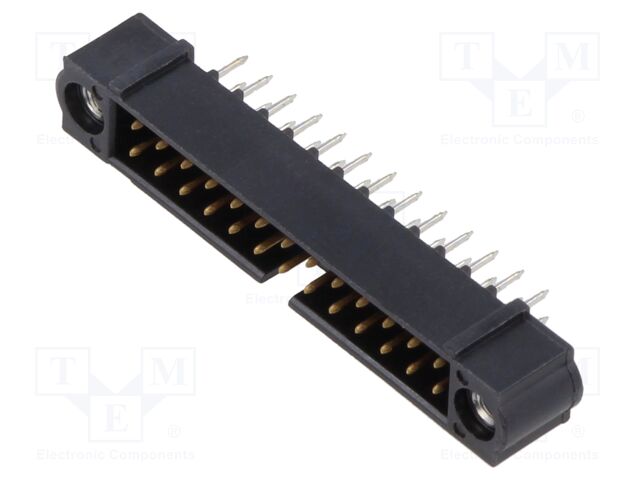

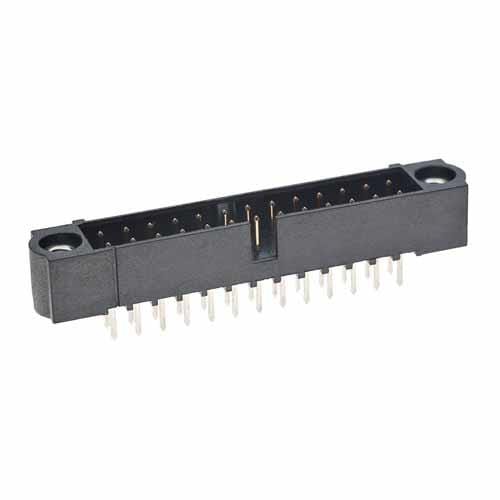

M80-5002642 HARWIN

M80-500.pdf Виробник: HARWIN
Category: Raster signal connectors 2,00mm
Description: Connector: PCB-cable/PCB; socket; male; PIN: 26; Datamate J-Tek; 3A
Type of connector: PCB-cable/PCB
Connector: socket
Kind of connector: male
Number of pins: 26
Manufacturer series: Datamate J-Tek
Current rating: 3A
Rated voltage: 800V
Spatial orientation: straight
Electrical mounting: THT
Mechanical mounting: on PCBs
Contacts pitch: 2mm
Connector pinout layout: 2x13
Thread: M2 x 0,4mm
Locking system: screws
Contact plating: gold-plated
на замовлення 153 шт:
термін постачання 21-30 дні (днів)
Кількість Ціна
1+867.37 грн
2+489.69 грн
6+462.87 грн
В кошику  од. на суму  грн.
Відгуки про товар
Написати відгук

Технічний опис M80-5002642 HARWIN

Description: CONN HEADER VERT 26POS 2MM, Features: Keying Slot, Mating Flange, Packaging: Tube, Connector Type: Header, Voltage Rating: 120V, Current Rating (Amps): 2.2A, Mounting Type: Through Hole, Number of Positions: 26, Number of Rows: 2, Style: Board to Board or Cable, Operating Temperature: -55°C ~ 125°C, Contact Type: Male Pin, Fastening Type: Threaded, Number of Positions Loaded: All, Termination: Solder, Material Flammability Rating: UL94 V-0, Contact Material: Phosphor Bronze, Insulation Color: Black, Pitch - Mating: 0.079" (2.00mm), Contact Finish - Mating: Gold, Contact Finish Thickness - Mating: 29.5µin (0.75µm), Contact Finish - Post: Tin, Part Status: Active, Contact Shape: Circular, Contact Length - Post: 0.128" (3.25mm), Insulation Height: 0.220" (5.60mm), Shrouding: Shrouded - 4 Wall, Insulation Material: Polyphenylene Sulfide (PPS), Glass Filled, Row Spacing - Mating: 0.079" (2.00mm).

Інші пропозиції M80-5002642 за ціною від 511.43 грн до 1040.85 грн

Фото Назва Виробник Інформація Доступність
Ціна
M80-5002642 M80-5002642 Виробник : Harwin Inc. M80-500.pdf Description: CONN HEADER VERT 26POS 2MM
Features: Keying Slot, Mating Flange
Packaging: Tube
Connector Type: Header
Voltage Rating: 120V
Current Rating (Amps): 2.2A
Mounting Type: Through Hole
Number of Positions: 26
Number of Rows: 2
Style: Board to Board or Cable
Operating Temperature: -55°C ~ 125°C
Contact Type: Male Pin
Fastening Type: Threaded
Number of Positions Loaded: All
Termination: Solder
Material Flammability Rating: UL94 V-0
Contact Material: Phosphor Bronze
Insulation Color: Black
Pitch - Mating: 0.079" (2.00mm)
Contact Finish - Mating: Gold
Contact Finish Thickness - Mating: 29.5µin (0.75µm)
Contact Finish - Post: Tin
Part Status: Active
Contact Shape: Circular
Contact Length - Post: 0.128" (3.25mm)
Insulation Height: 0.220" (5.60mm)
Shrouding: Shrouded - 4 Wall
Insulation Material: Polyphenylene Sulfide (PPS), Glass Filled
Row Spacing - Mating: 0.079" (2.00mm)
на замовлення 803 шт:
термін постачання 21-31 дні (днів)
Кількість Ціна
1+877.78 грн
14+701.69 грн
105+608.69 грн
504+511.43 грн
В кошику  од. на суму  грн.
M80-5002642 M80-5002642 Виробник : Harwin M80_500-1135905.pdf Headers & Wire Housings 13+13 POS VERT MALE 3mm TAIL W/JS TIN
на замовлення 2743 шт:
термін постачання 21-30 дні (днів)
Кількість Ціна
1+950.13 грн
7+872.26 грн
28+716.55 грн
105+628.27 грн
252+621.65 грн
504+562.80 грн
1001+545.88 грн
В кошику  од. на суму  грн.
M80-5002642 M80-5002642 Виробник : HARWIN M80-500.pdf Description: HARWIN - M80-5002642 - Stiftleiste, Dual In-Line, Wire-to-Board, 2 mm, 2 Reihe(n), 26 Kontakt(e)
tariffCode: 85366990
rohsCompliant: YES
Kontaktüberzug: Vergoldete Kontakte
hazardous: false
rohsPhthalatesCompliant: YES
Kontaktmaterial: Phosphorbronze
usEccn: EAR99
Steckverbinderkragen: Mit Kragen
Anzahl der Kontakte: 26Kontakt(e)
euEccn: NLR
Steckverbindersysteme: Wire-to-Board
Steckverbindertyp: PCB-Stiftleiste
Produktpalette: Datamate J-Tek M80-5
productTraceability: No
Kontaktanschluss: Durchsteckmontage, gerade
Anzahl der Reihen: 2Reihe(n)
Rastermaß: 2mm
SVHC: No SVHC (21-Jan-2025)
на замовлення 102 шт:
термін постачання 21-31 дні (днів)
Кількість Ціна
1+1036.56 грн
10+821.16 грн
25+766.69 грн
100+661.35 грн
В кошику  од. на суму  грн.
M80-5002642 M80-5002642 Виробник : HARWIN M80-500.pdf Category: Raster signal connectors 2,00mm
Description: Connector: PCB-cable/PCB; socket; male; PIN: 26; Datamate J-Tek; 3A
Type of connector: PCB-cable/PCB
Connector: socket
Kind of connector: male
Number of pins: 26
Manufacturer series: Datamate J-Tek
Current rating: 3A
Rated voltage: 800V
Spatial orientation: straight
Electrical mounting: THT
Mechanical mounting: on PCBs
Contacts pitch: 2mm
Connector pinout layout: 2x13
Thread: M2 x 0,4mm
Locking system: screws
Contact plating: gold-plated
кількість в упаковці: 1 шт
на замовлення 153 шт:
термін постачання 14-21 дні (днів)
Кількість Ціна
1+1040.85 грн
2+610.23 грн
6+555.44 грн
В кошику  од. на суму  грн.
