M80-8511042

M80-8511042 HARWIN

M80-8511042.pdf
Виробник: HARWIN
Category: Raster signal connectors 2,00mm

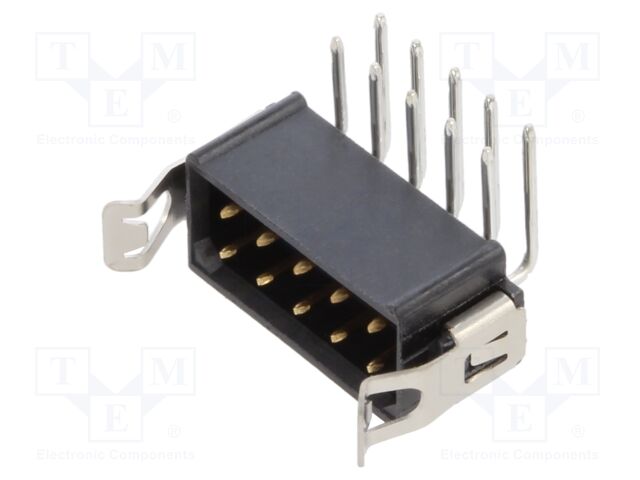

Description: Connector: wire-wire/PCB; socket; male; PIN: 10; Datamate L-Tek; 3A
Connector variant: polarized
Body material: PPS
Kind of package: tube
Locking system: with latch
Kind of connector: male
Type of connector: wire-wire/PCB
Mechanical mounting: on PCBs
Contact plating: gold-plated
Connector: socket
Electrical mounting: THT
Terminals plating: tinned
Flammability rating: UL94V-0
Contacts pitch: 2mm
Lead length: 3mm
Current rating: 3A
Number of pins: 10
Rated voltage: 0.8kV
Connector pinout layout: 2x5
Manufacturer series: Datamate L-Tek
Spatial orientation: angled 90°
на замовлення 233 шт:
термін постачання 14-30 дні (днів)
КількістьЦіна без ПДВ
2+370.30 грн
10+292.69 грн
18+282.62 грн
36+270.88 грн
54+265.01 грн
108+254.11 грн
180+245.72 грн
Мінімальне замовлення: 2 шт
В кошику  од. на суму  грн.
Відгуки про товар
Написати відгук

Технічний опис M80-8511042 HARWIN

Description: CONN HEADER R/A 10POS 2MM, Features: Strain Relief Clips, Packaging: Tube, Connector Type: Header, Voltage Rating: 800V, Current Rating (Amps): 2.2A, Mounting Type: Through Hole, Right Angle, Number of Positions: 10, Number of Rows: 2, Style: Board to Board or Cable, Operating Temperature: -55°C ~ 125°C, Contact Type: Male Pin, Fastening Type: Latch Lock, Number of Positions Loaded: All, Termination: Solder, Material Flammability Rating: UL94 V-0, Contact Material: Phosphor Bronze, Insulation Color: Black, Pitch - Mating: 0.079" (2.00mm), Contact Finish - Mating: Gold, Contact Finish Thickness - Mating: 29.5µin (0.75µm), Contact Finish - Post: Tin, Part Status: Active, Contact Shape: Circular, Contact Length - Post: 0.118" (3.00mm), Insulation Height: 0.235" (5.97mm), Shrouding: Shrouded - 4 Wall, Insulation Material: Polyphenylene Sulfide (PPS), Glass Filled, Row Spacing - Mating: 0.079" (2.00mm).

Інші пропозиції M80-8511042 за ціною від 208.66 грн до 643.32 грн

Фото Назва Виробник Інформація Доступність Ціна без ПДВ
M80-8511042 M80-8511042 Harwin Inc. PD004-Product-Datasheet-Datamate-range-signal-connectors-HRi.pdf Description: CONN HEADER R/A 10POS 2MM
Features: Strain Relief Clips
Packaging: Tube
Connector Type: Header
Voltage Rating: 800V
Current Rating (Amps): 2.2A
Mounting Type: Through Hole, Right Angle
Number of Positions: 10
Number of Rows: 2
Style: Board to Board or Cable
Operating Temperature: -55°C ~ 125°C
Contact Type: Male Pin
Fastening Type: Latch Lock
Number of Positions Loaded: All
Termination: Solder
Material Flammability Rating: UL94 V-0
Contact Material: Phosphor Bronze
Insulation Color: Black
Pitch - Mating: 0.079" (2.00mm)
Contact Finish - Mating: Gold
Contact Finish Thickness - Mating: 29.5µin (0.75µm)
Contact Finish - Post: Tin
Part Status: Active
Contact Shape: Circular
Contact Length - Post: 0.118" (3.00mm)
Insulation Height: 0.235" (5.97mm)
Shrouding: Shrouded - 4 Wall
Insulation Material: Polyphenylene Sulfide (PPS), Glass Filled
Row Spacing - Mating: 0.079" (2.00mm)
на замовлення 1074 шт:
термін постачання 21-31 дні (днів)
1+474.21 грн
18+372.23 грн
108+328.01 грн
504+276.13 грн
1008+262.97 грн
В кошику  од. на суму  грн.
M80-8511042 M80-8511042 HARWIN M80-851.pdf Description: HARWIN - M80-8511042 - Stiftleiste, mit Verriegelung, Board-to-Board, Wire-to-Board, 2 mm, 2 Reihe(n), 10 Kontakt(e)
tariffCode: 85366930
rohsCompliant: YES
Kontaktüberzug: Vergoldete Kontakte
hazardous: false
rohsPhthalatesCompliant: YES
Kontaktmaterial: Phosphorbronze
isCanonical: Y
usEccn: EAR99
Steckverbinderkragen: Mit Kragen
Anzahl der Kontakte: 10Kontakt(e)
euEccn: NLR
Steckverbindersysteme: Board-to-Board, Wire-to-Board
Steckverbinder: PCB-Stiftleiste
Produktpalette: Datamate L-Tek M80
productTraceability: No
Kontaktanschluss: Durchsteckmontage
Anzahl der Reihen: 2Reihe(n)
Rastermaß: 2mm
SVHC: No SVHC (04-Feb-2026)
на замовлення 48 шт:
термін постачання 21-31 дні (днів)
2+481.20 грн
10+417.80 грн
Мінімальне замовлення: 2 шт
В кошику  од. на суму  грн.
M80-8511042 M80-8511042 Harwin 2007page11.pdf Conn Datamate HDR 10 POS 2mm Solder RA Side Entry Thru-Hole T/R
на замовлення 252 шт:
термін постачання 21-31 дні (днів)
22+643.32 грн
54+614.38 грн
108+531.46 грн
252+498.67 грн
Мінімальне замовлення: 22 шт
В кошику  од. на суму  грн.
M80-8511042 M80-8511042 Harwin M80_851.pdf Headers & Wire Housings Datamate L-Tek 5+5 POS DIL FEMALE VERT TIN/LEAD
на замовлення 710 шт:
термін постачання 21-30 дні (днів)
В кошику  од. на суму  грн.
M80-8511042 Harwin M80-851_Harwin.pdf Роз'єм 2-рядний кутовий, Вид = Вилка, Тип конт. = Штирьовий ("тато"), К-сть конт. = 16, Крок, мм = 2, Серія = Datamate L-Tek, Тип монт. = на плату, В-нь між рядами = 2 мм,... Роз'єми Корпус: DIP Очікується: 108 Од. вим: шт
кількість в упаковці: 13 шт
на замовлення 116 шт:
термін постачання 3 дні (днів)
13+242.19 грн
104+208.66 грн
Мінімальне замовлення: 13 шт
В кошику  од. на суму  грн.
M80-8511042 PD004-Product-Datasheet-Datamate-range-signal-connectors-HRi.pdf
M80-8511042
Виробник: Harwin Inc.
Description: CONN HEADER R/A 10POS 2MM
Features: Strain Relief Clips
Packaging: Tube
Connector Type: Header
Voltage Rating: 800V
Current Rating (Amps): 2.2A
Mounting Type: Through Hole, Right Angle
Number of Positions: 10
Number of Rows: 2
Style: Board to Board or Cable
Operating Temperature: -55°C ~ 125°C
Contact Type: Male Pin
Fastening Type: Latch Lock
Number of Positions Loaded: All
Termination: Solder
Material Flammability Rating: UL94 V-0
Contact Material: Phosphor Bronze
Insulation Color: Black
Pitch - Mating: 0.079" (2.00mm)
Contact Finish - Mating: Gold
Contact Finish Thickness - Mating: 29.5µin (0.75µm)
Contact Finish - Post: Tin
Part Status: Active
Contact Shape: Circular
Contact Length - Post: 0.118" (3.00mm)
Insulation Height: 0.235" (5.97mm)
Shrouding: Shrouded - 4 Wall
Insulation Material: Polyphenylene Sulfide (PPS), Glass Filled
Row Spacing - Mating: 0.079" (2.00mm)
на замовлення 1074 шт:
термін постачання 21-31 дні (днів)
КількістьЦіна без ПДВ
1+474.21 грн
18+372.23 грн
108+328.01 грн
504+276.13 грн
1008+262.97 грн
В кошику  од. на суму  грн.
M80-8511042 M80-851.pdf
M80-8511042
Виробник: HARWIN
Description: HARWIN - M80-8511042 - Stiftleiste, mit Verriegelung, Board-to-Board, Wire-to-Board, 2 mm, 2 Reihe(n), 10 Kontakt(e)
tariffCode: 85366930
rohsCompliant: YES
Kontaktüberzug: Vergoldete Kontakte
hazardous: false
rohsPhthalatesCompliant: YES
Kontaktmaterial: Phosphorbronze
isCanonical: Y
usEccn: EAR99
Steckverbinderkragen: Mit Kragen
Anzahl der Kontakte: 10Kontakt(e)
euEccn: NLR
Steckverbindersysteme: Board-to-Board, Wire-to-Board
Steckverbinder: PCB-Stiftleiste
Produktpalette: Datamate L-Tek M80
productTraceability: No
Kontaktanschluss: Durchsteckmontage
Anzahl der Reihen: 2Reihe(n)
Rastermaß: 2mm
SVHC: No SVHC (04-Feb-2026)
на замовлення 48 шт:
термін постачання 21-31 дні (днів)
КількістьЦіна без ПДВ
2+481.20 грн
10+417.80 грн
Мінімальне замовлення: 2 шт
В кошику  од. на суму  грн.
M80-8511042 2007page11.pdf
M80-8511042
Виробник: Harwin
Conn Datamate HDR 10 POS 2mm Solder RA Side Entry Thru-Hole T/R
на замовлення 252 шт:
термін постачання 21-31 дні (днів)
КількістьЦіна без ПДВ
22+643.32 грн
54+614.38 грн
108+531.46 грн
252+498.67 грн
Мінімальне замовлення: 22 шт
В кошику  од. на суму  грн.
M80-8511042 M80_851.pdf
M80-8511042
Виробник: Harwin
Headers & Wire Housings Datamate L-Tek 5+5 POS DIL FEMALE VERT TIN/LEAD
на замовлення 710 шт:
термін постачання 21-30 дні (днів)
В кошику  од. на суму  грн.
M80-8511042 M80-851_Harwin.pdf
Виробник: Harwin
Роз'єм 2-рядний кутовий, Вид = Вилка, Тип конт. = Штирьовий ("тато"), К-сть конт. = 16, Крок, мм = 2, Серія = Datamate L-Tek, Тип монт. = на плату, В-нь між рядами = 2 мм,... Роз'єми Корпус: DIP Очікується: 108 Од. вим: шт
кількість в упаковці: 13 шт
на замовлення 116 шт:
термін постачання 3 дні (днів)
КількістьЦіна без ПДВ
13+242.19 грн
104+208.66 грн
Мінімальне замовлення: 13 шт
В кошику  од. на суму  грн.
