Продукція > VISHAY SEMICONDUCTOR OPTO DIVISION > TCLT1103

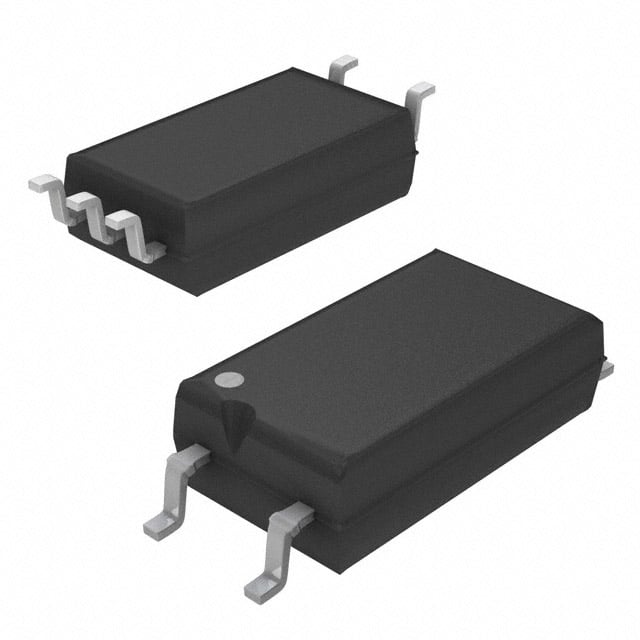

TCLT1103

TCLT1103 Vishay Semiconductor Opto Division

tclt11.pdf Виробник: Vishay Semiconductor Opto Division
Description: OPTOISO 5KV TRANS W/BASE 6-SOP
Packaging: Tape & Reel (TR)
Package / Case: 6-SOIC (0.295", 7.50mm Width), 5 Leads
Output Type: Transistor with Base
Mounting Type: Surface Mount
Operating Temperature: -55°C ~ 100°C
Voltage - Forward (Vf) (Typ): 1.25V
Input Type: DC
Current - Output / Channel: 50mA
Voltage - Isolation: 5000Vrms
Current Transfer Ratio (Min): 100% @ 10mA
Vce Saturation (Max): 300mV
Current Transfer Ratio (Max): 200% @ 10mA
Supplier Device Package: 6-SOP, 5 Pin
Voltage - Output (Max): 80V
Turn On / Turn Off Time (Typ): 6µs, 5µs
Rise / Fall Time (Typ): 3µs, 4.7µs
Part Status: Active
Number of Channels: 1
Current - DC Forward (If) (Max): 60 mA
на замовлення 3000 шт:
термін постачання 21-31 дні (днів)
Кількість Ціна
3000+14.94 грн
Мінімальне замовлення: 3000
В кошику  од. на суму  грн.
Відгуки про товар
Написати відгук

Технічний опис TCLT1103 Vishay Semiconductor Opto Division

Description: OPTOISO 5KV TRANS W/BASE 6-SOP, Packaging: Tape & Reel (TR), Package / Case: 6-SOIC (0.295", 7.50mm Width), 5 Leads, Output Type: Transistor with Base, Mounting Type: Surface Mount, Operating Temperature: -55°C ~ 100°C, Voltage - Forward (Vf) (Typ): 1.25V, Input Type: DC, Current - Output / Channel: 50mA, Voltage - Isolation: 5000Vrms, Current Transfer Ratio (Min): 100% @ 10mA, Vce Saturation (Max): 300mV, Current Transfer Ratio (Max): 200% @ 10mA, Supplier Device Package: 6-SOP, 5 Pin, Voltage - Output (Max): 80V, Turn On / Turn Off Time (Typ): 6µs, 5µs, Rise / Fall Time (Typ): 3µs, 4.7µs, Part Status: Active, Number of Channels: 1, Current - DC Forward (If) (Max): 60 mA.

Інші пропозиції TCLT1103 за ціною від 14.22 грн до 61.25 грн

Фото Назва Виробник Інформація Доступність
Ціна
TCLT1103 TCLT1103 Виробник : VISHAY 2049597.pdf Description: VISHAY - TCLT1103 - Optokoppler, Transistorausgang, 1 Kanal, SOP, 5 Pin(s), 60 mA, 5 kV, 100 %
tariffCode: 85414090
rohsCompliant: YES
Anzahl der Kanäle: 1 Kanal
hazardous: false
rohsPhthalatesCompliant: YES
CTR, min.: 100%
usEccn: EAR99
Isolationsspannung: 5kV
Durchlassstrom If, max.: 60mA
euEccn: NLR
Kollektor-Emitter-Spannung V(br)ceo: 70V
Bauform - Optokoppler: SOP
Anzahl der Pins: 5Pin(s)
Produktpalette: -
productTraceability: Yes-Date/Lot Code
SVHC: No SVHC (07-Nov-2024)
на замовлення 3001 шт:
термін постачання 21-31 дні (днів)
Кількість Ціна
100+21.95 грн
500+20.75 грн
Мінімальне замовлення: 100
В кошику  од. на суму  грн.
TCLT1103 TCLT1103 Виробник : Vishay tclt1100.pdf Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 5-Pin SOP
на замовлення 178 шт:
термін постачання 21-31 дні (днів)
Кількість Ціна
22+27.70 грн
26+23.70 грн
28+22.07 грн
100+14.91 грн
Мінімальне замовлення: 22
В кошику  од. на суму  грн.
TCLT1103 TCLT1103 Виробник : Vishay Semiconductors tclt11.pdf Transistor Output Optocouplers Phototransistor Out Single CTR 100-200%
на замовлення 20629 шт:
термін постачання 21-30 дні (днів)
Кількість Ціна
8+47.78 грн
11+32.07 грн
100+19.38 грн
500+18.27 грн
1000+15.71 грн
3000+14.75 грн
9000+14.24 грн
Мінімальне замовлення: 8
В кошику  од. на суму  грн.
TCLT1103 TCLT1103 Виробник : VISHAY tclt11.pdf Category: Optocouplers - analog output
Description: Optocoupler; SMD; Ch: 1; OUT: transistor; Uinsul: 5kV; Uce: 80V
Mounting: SMD
Case: SOP6-L5
Max. off-state voltage: 6V
Collector-emitter voltage: 80V
Turn-on time: 6µs
Turn-off time: 5µs
Number of channels: 1
Kind of output: transistor
Insulation voltage: 5kV
CTR@If: 100-200%@10mA
Conform to the norm: UL
Manufacturer series: TCLT110.
Type of optocoupler: optocoupler
на замовлення 2990 шт:
термін постачання 21-30 дні (днів)
Кількість Ціна
9+51.04 грн
13+30.50 грн
25+27.14 грн
50+24.69 грн
60+15.06 грн
165+14.22 грн
Мінімальне замовлення: 9
В кошику  од. на суму  грн.
TCLT1103 TCLT1103 Виробник : Vishay Semiconductor Opto Division tclt11.pdf Description: OPTOISO 5KV TRANS W/BASE 6-SOP
Packaging: Cut Tape (CT)
Package / Case: 6-SOIC (0.295", 7.50mm Width), 5 Leads
Output Type: Transistor with Base
Mounting Type: Surface Mount
Operating Temperature: -55°C ~ 100°C
Voltage - Forward (Vf) (Typ): 1.25V
Input Type: DC
Current - Output / Channel: 50mA
Voltage - Isolation: 5000Vrms
Current Transfer Ratio (Min): 100% @ 10mA
Vce Saturation (Max): 300mV
Current Transfer Ratio (Max): 200% @ 10mA
Supplier Device Package: 6-SOP, 5 Pin
Voltage - Output (Max): 80V
Turn On / Turn Off Time (Typ): 6µs, 5µs
Rise / Fall Time (Typ): 3µs, 4.7µs
Part Status: Active
Number of Channels: 1
Current - DC Forward (If) (Max): 60 mA
на замовлення 5406 шт:
термін постачання 21-31 дні (днів)
Кількість Ціна
7+52.40 грн
10+34.78 грн
100+25.34 грн
500+19.84 грн
1000+18.54 грн
Мінімальне замовлення: 7
В кошику  од. на суму  грн.
TCLT1103 TCLT1103 Виробник : VISHAY 2049597.pdf Description: VISHAY - TCLT1103 - Optokoppler, Transistorausgang, 1 Kanal, SOP, 5 Pin(s), 60 mA, 5 kV, 100 %
tariffCode: 85414090
rohsCompliant: YES
Anzahl der Kanäle: 1 Kanal
hazardous: false
rohsPhthalatesCompliant: YES
CTR, min.: 100%
usEccn: EAR99
Isolationsspannung: 5kV
Durchlassstrom If, max.: 60mA
euEccn: NLR
Kollektor-Emitter-Spannung V(br)ceo: 70V
Bauform - Optokoppler: SOP
Anzahl der Pins: 5Pin(s)
Produktpalette: -
productTraceability: Yes-Date/Lot Code
SVHC: No SVHC (07-Nov-2024)
на замовлення 3001 шт:
термін постачання 21-31 дні (днів)
Кількість Ціна
16+52.69 грн
23+36.31 грн
26+32.77 грн
50+27.06 грн
100+21.95 грн
500+20.75 грн
Мінімальне замовлення: 16
В кошику  од. на суму  грн.
TCLT1103 TCLT1103 Виробник : VISHAY tclt11.pdf Category: Optocouplers - analog output
Description: Optocoupler; SMD; Ch: 1; OUT: transistor; Uinsul: 5kV; Uce: 80V
Mounting: SMD
Case: SOP6-L5
Max. off-state voltage: 6V
Collector-emitter voltage: 80V
Turn-on time: 6µs
Turn-off time: 5µs
Number of channels: 1
Kind of output: transistor
Insulation voltage: 5kV
CTR@If: 100-200%@10mA
Conform to the norm: UL
Manufacturer series: TCLT110.
Type of optocoupler: optocoupler
кількість в упаковці: 1 шт
на замовлення 2990 шт:
термін постачання 14-21 дні (днів)
Кількість Ціна
5+61.25 грн
10+38.01 грн
25+32.57 грн
50+29.63 грн
60+18.07 грн
165+17.06 грн
3000+16.51 грн
Мінімальне замовлення: 5
В кошику  од. на суму  грн.
TCLT1103 TCLT1103 Виробник : Vishay tclt1100.pdf Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 5-Pin SOP
на замовлення 178 шт:
термін постачання 21-31 дні (днів)
В кошику  од. на суму  грн.
TCLT1103 Виробник : VishaySemico tclt11.pdf
на замовлення 20000 шт:
термін постачання 14-28 дні (днів)
В кошику  од. на суму  грн.
TCLT1103 TCLT1103
Код товару: 52375
Додати до обраних Обраний товар

tclt11.pdf Оптоелектроніка > Фотодіоди, фототранзистори, фоторезистори
товару немає в наявності
В кошику  од. на суму  грн.
TCLT1103 TCLT1103 Виробник : Vishay tclt1100.pdf Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 5-Pin SOP
товару немає в наявності
В кошику  од. на суму  грн.
TCLT1103 TCLT1103 Виробник : Vishay tclt1100.pdf Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 5-Pin SOP
товару немає в наявності
В кошику  од. на суму  грн.
