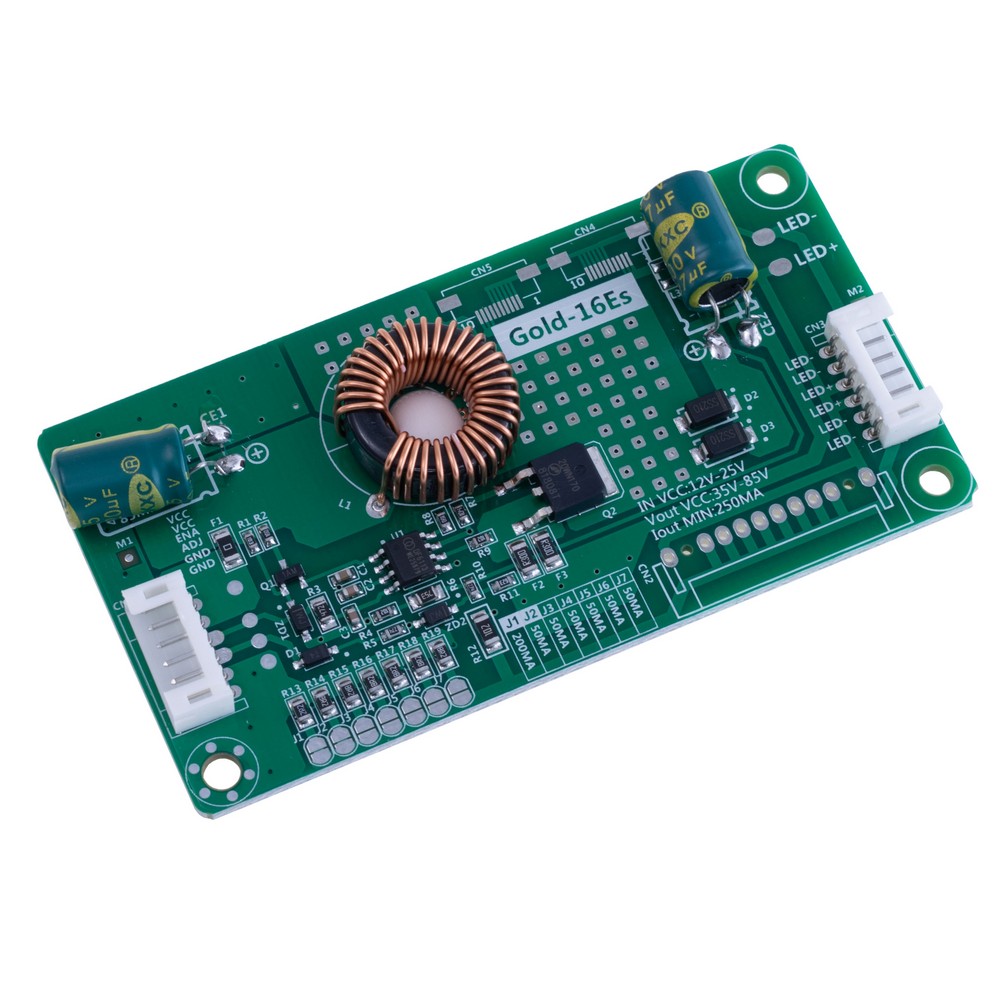

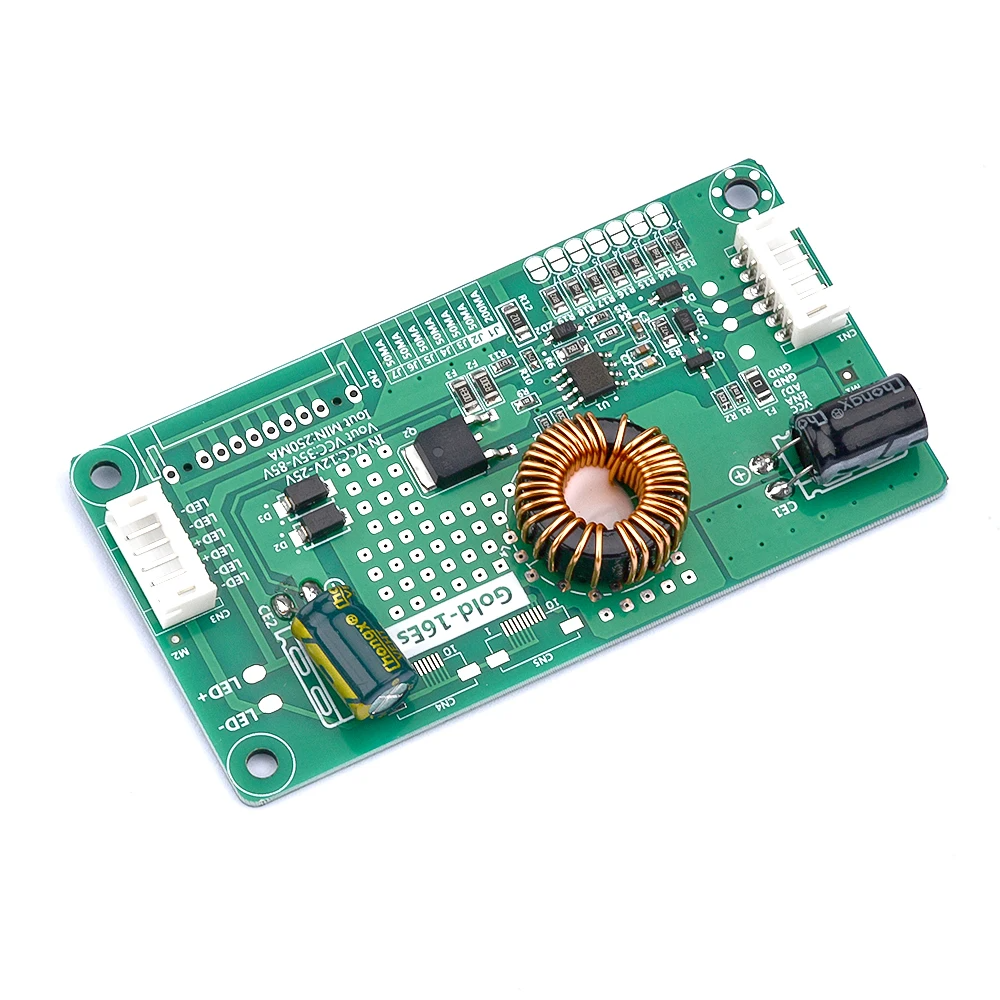

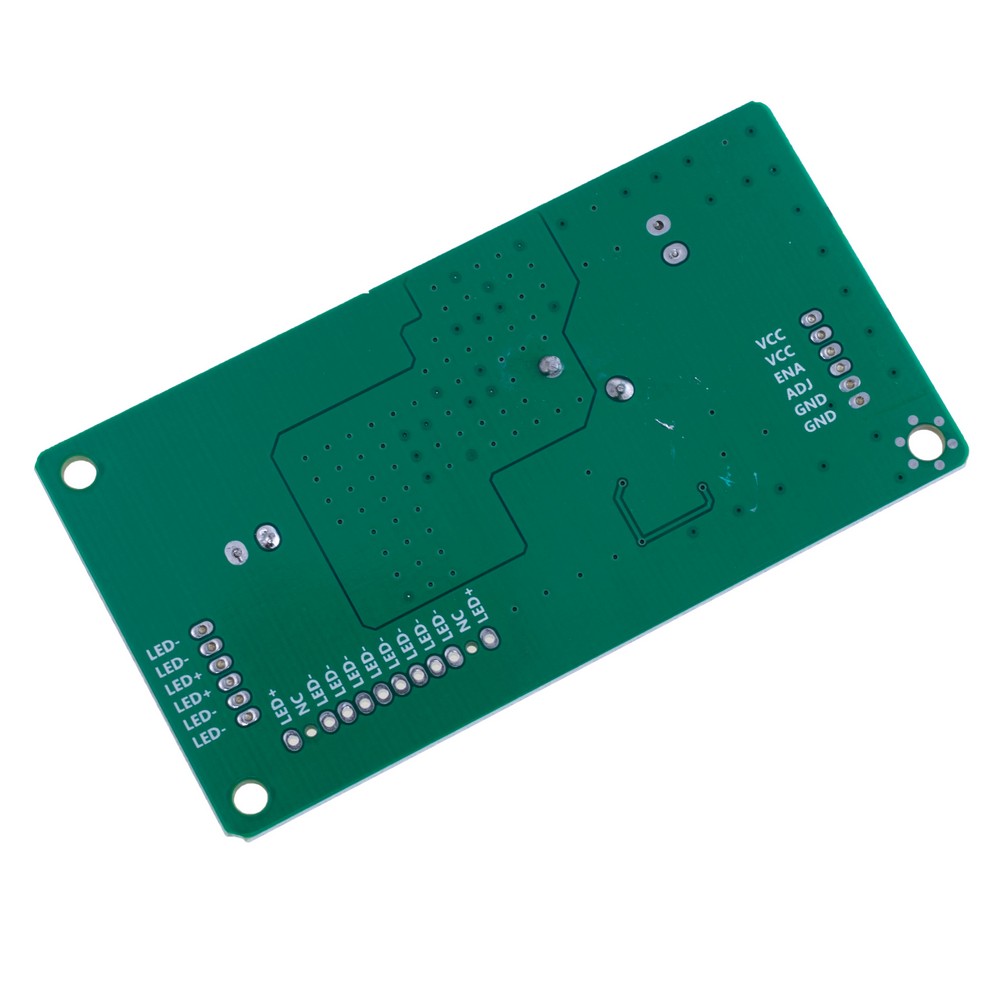

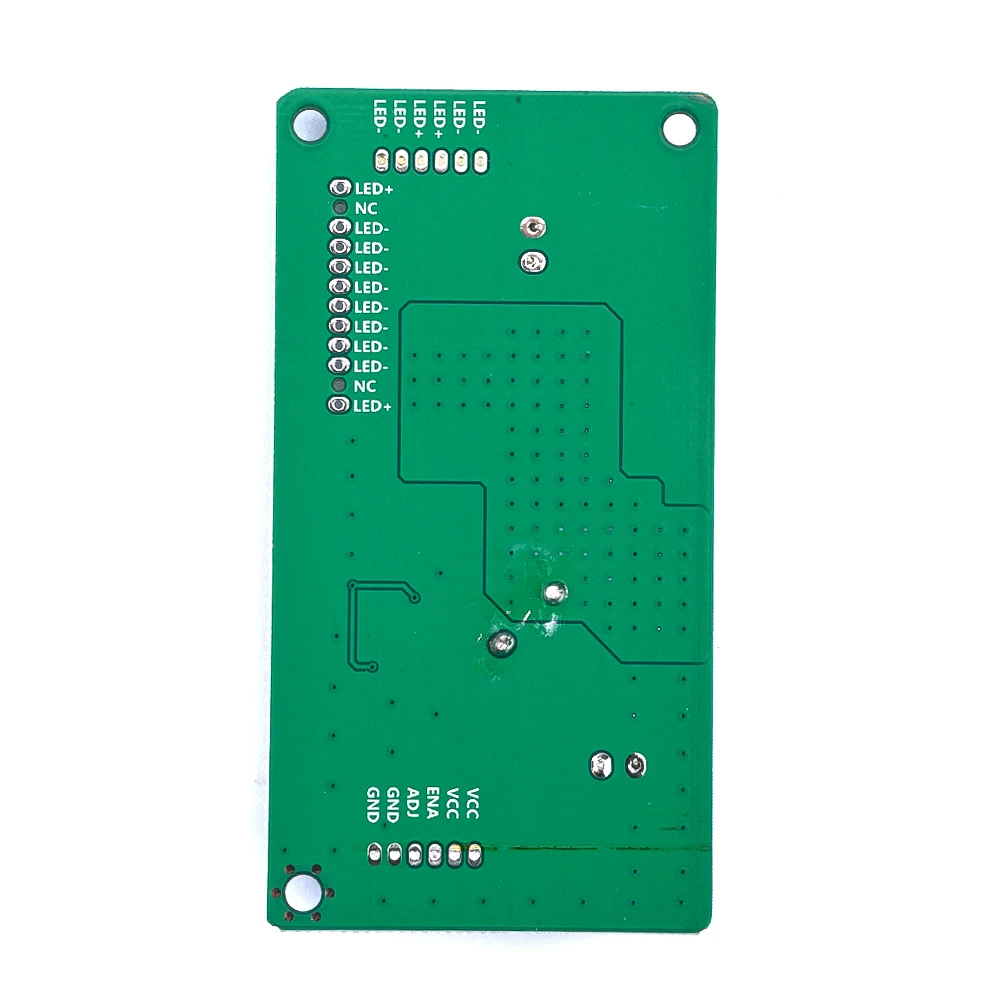

Універсальний модуль LED підсвічування телевізора GOLD-16Es

Виробник:

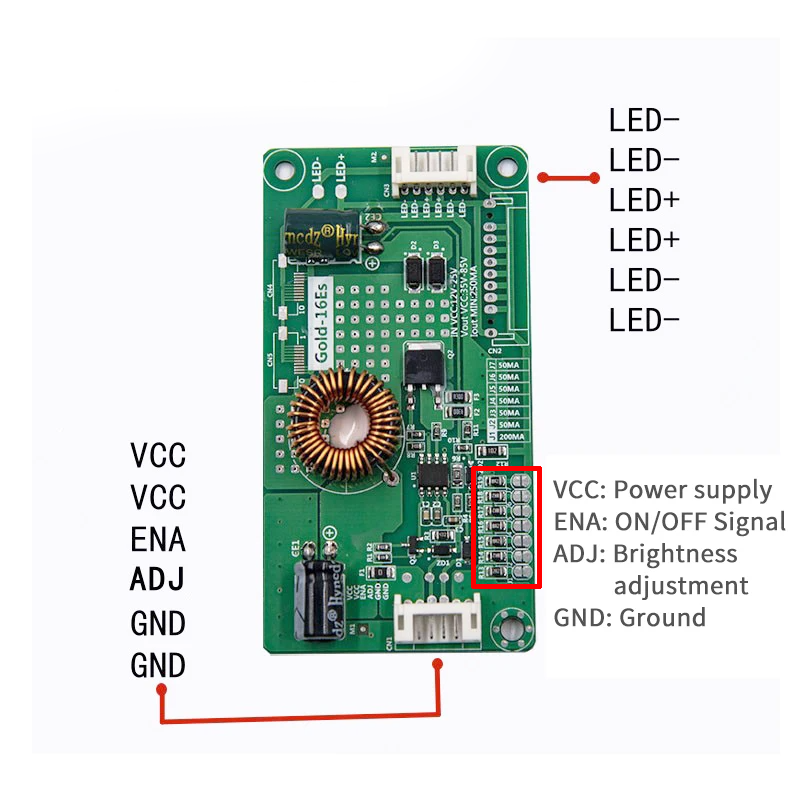

Опис: Універсальна плата для LED підсвічування 10-48“ LCD моніторів/ телевізорів. Живлення: 12...25VDC. Вихідний струм налаштовується запайкою перемичок J1-J8. Максимальний струм виходу: для живлення 24 В: Vout = 75V Iout= 720mA, для живлення 12 В: Vout = 75V Iout = 400mA. Вхід: VCC 12V або 24V; ON/OFF,ON,EN,ON_BL: сигнал ввімкнення +5VDC; PWM,PDIM,VDAJ,BL-PWM: сигнал регулювання яскравості; GND: земля. Максимальна вихідна напруга: 35...85VDC встановлюється автоматично в залежності від обраного струму. Габарити: 85x45mm. Перед використанням переконайтесь що ви обрали потрібну силу струму, використовуючи амперметр та навантажженя (наприклад лампу розжарювання) для визначення сили струму. Перемичками досягніть потрібного струму. Інакше підсвячування або не буде працювати або вийде з ладу.
Призначення: Для джерел живлення
Тип виробу: Готовий модуль
